Inleiding van het project
2. Basis productkenmerken
Het voertuig is een zelfrijdend voertuig dat hoofdzakelijk bestaat uit een chassis, hydraulisch systeem, pneumatisch systeem, elektrisch besturingssysteem, hoppersysteem, hopperscherm,transportsysteem (transversale transportband)Het voertuig heeft een krachtige bovenbouw die de volgende kenmerken verleent:

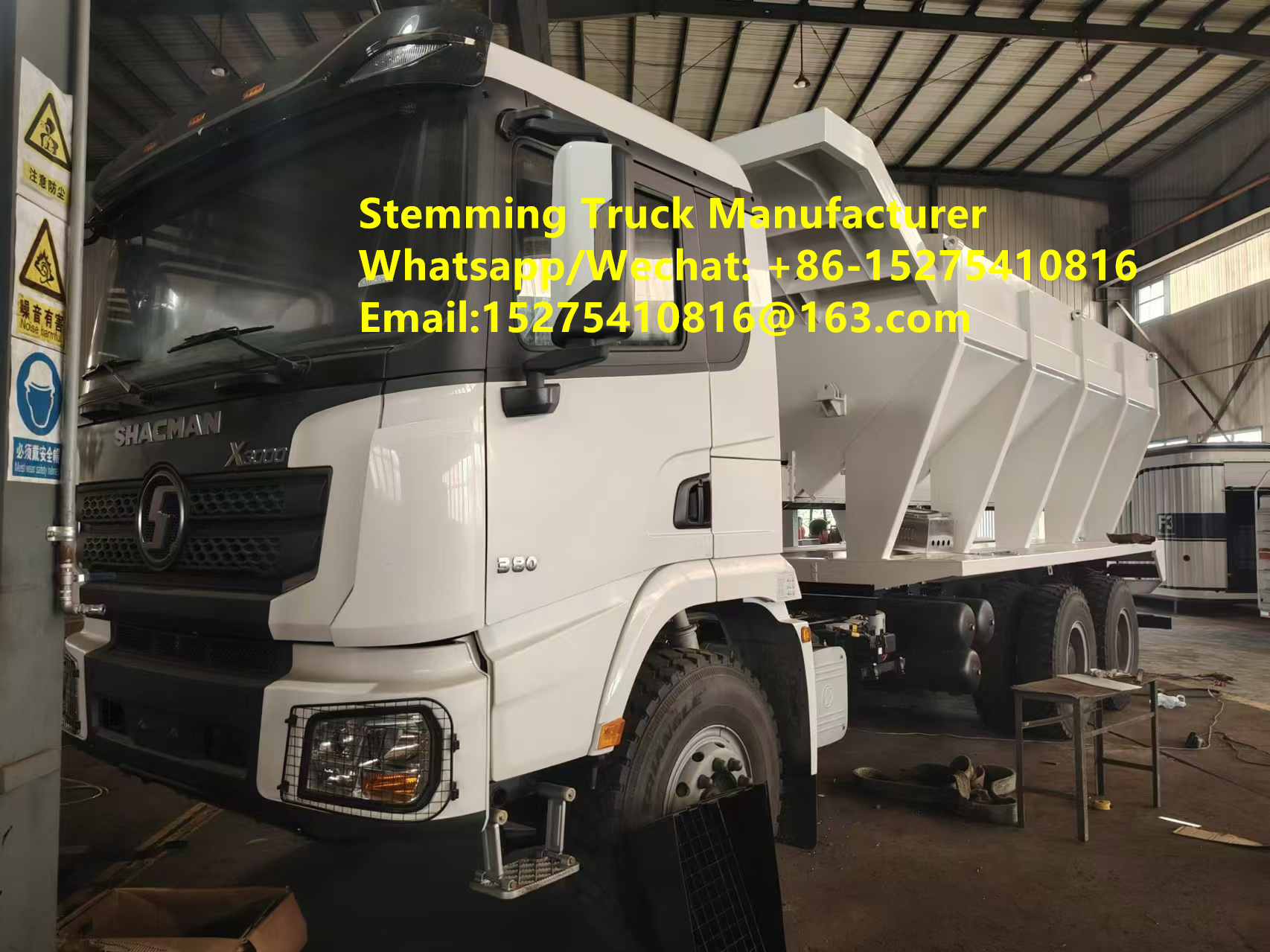

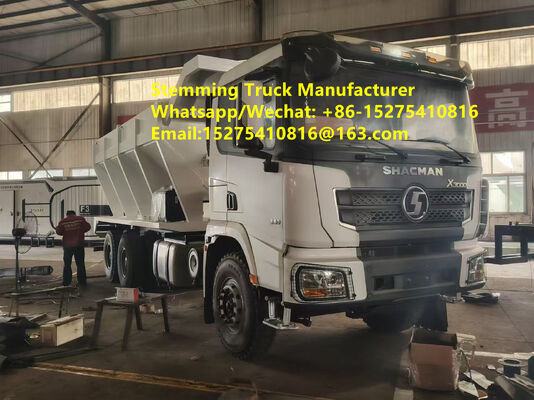

2.1 Het chassis is van een bekend merk van Shaanxi Automobile Group SX5329TXJMU464, uitgerust met een Weichai WP10H400E62 nationale VI B-emissie standaardmotor met een vermogen van 400 pk;het voertuig kan worden geregistreerd en vrijgesteld van aankoopbelasting; het is een speciaal voor mijnbouw bestemd chassis, met onder andere de toevoeging van koelstandsconfiguraties en onderhoudsvrije batterijen bij lage temperaturen.
2.2 Het bovenste deel van de hopper van de verpakkingswagen is uitgerust met symmetrisch geïnstalleerde V-vormige schermen voor zware voertuigen met een diafragma van 3,0 cm × 3,0 cm.Deze schermen kunnen hydraulisch worden bediend en zijn 90° open met een stalen maatschap om het geladen verpakkingsmateriaal te schermen, waarbij de deeltjesgrootte van de uitgangsverpakking kleiner is dan 3 cm. De hoek van het screeningapparaat wordt via een hydraulisch systeem ingesteld;overmatig grote deeltjes worden afgezet door de hydraulische cilinders van het scherm en vallen op de grond, het filteren van grote deeltjes en het automatisch reinigen ervan, zodat de screening efficiënt verloopt.

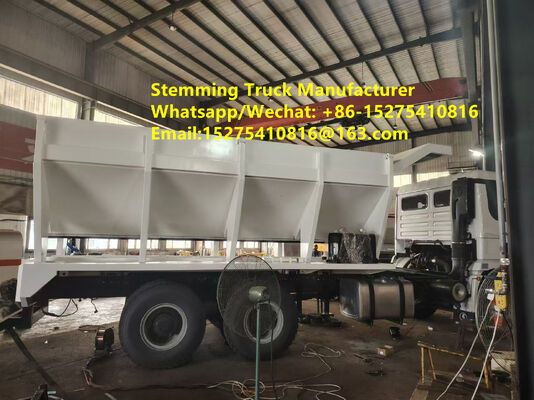

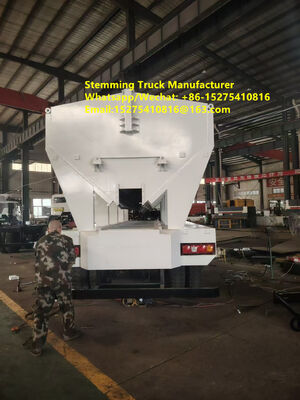

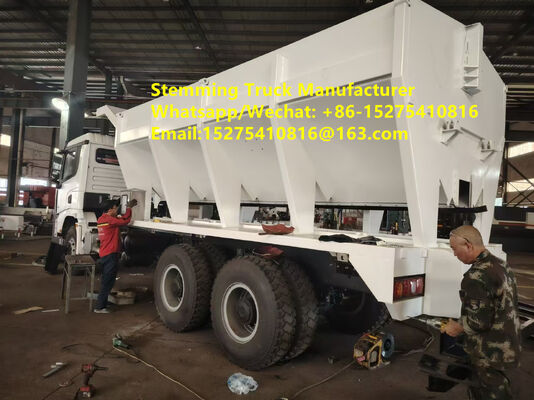

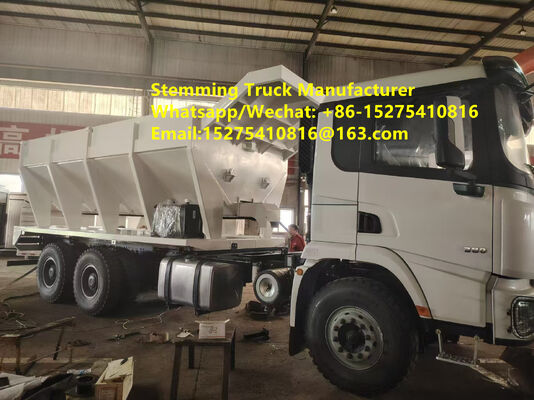

2.3 De hoppercarrosserie is voorzien van een integraal gelast symmetrisch driehoekig dragerframe van hoge kwaliteit en hoge sterkte uit koolstofstaal en een V-vormige hopperconstructie.De binnenkant van de hopper is gelast met dwarsversterkende ribben en longitudinale drukverlagende balkenDe totale structuur zorgt voor de robuustheid en betrouwbaarheid van het hopper-korps en voorkomt vervorming als gevolg van materiële compressie.Deze structuur is getest door binnenlandse en internationale klanten van open mijnenDe totale structuur van de hopper is robuust en er is in de afgelopen drie jaar geen structurele vervorming opgetreden.
De V-vormige hopperstructuur vergemakkelijkt het lossen van materiaal, met een effectief volume van 15m3.De drukverlagende balk is in hoogte verstelbaar om verschillende deeltjesgroottes van vermalen steen te kunnen opvangenAan de voorzijde van de hopper is een stalen beschermframe voor de cabine geplaatst om te voorkomen dat stenen op het dak van de cabine vallen.Aan de bovenkant van de hopper is een met hydraulische werking openstaand stalen screening apparaat (90 graden scherm) geïnstalleerd om te voorkomen dat grote stenen vastzittenVibratoren zijn symmetrisch op de linker- en rechterzijde van de hopperwanden geplaatst om ophoping en verstopping te voorkomen.
2.4 Het systeem is voorzien van een schakelbare functie voor/links/rechts achterconveyor.De vervoerders maken gebruik van een lineaire planetaire versnellingsbak om een hydraulische motor met een hoog koppel aan te drijven voor efficiënt transport van steenEen pneumatische wrijvingsplaat koppeling zorgt ervoor dat de voorste en achterste ontladingsfuncties elkaar niet storen, waardoor automatische schakeling via koppeling mogelijk is.Het heeft twee ontladingsmodussen.: een voorste verlengde vervoerband voor zijdelingse ontlading en een achterste swing-telescopische vervoerband voor ontlading.met een vermogen tot rotatie van 195° links en rechtsDe telescopische functie maakt het mogelijk het ontladingspunt op kleine afstand aan te passen, met een vulradius van 4,5 tot 5 meter.De telescopische transportband vergemakkelijkt het gemakkelijk plaatsen en loslaten van het verpakkingsmateriaal.
Het systeem maakt gebruik van een voor- en achterkant swing-telescopische dubbelzijdige transporterstructuur, die beide een voorzijdelijke ontlading mogelijk maken.De linker voorzijde hydraulische telescopische vervoerder vergemakkelijkt links voorzijde ontladingDe achterkant van het voertuig is voorzien van een draaibank die 195° links en rechts kan draaien, links en rechts kan schommelen, zich kan uitstrekken en kantelen.Meerdere ontladingsmethoden bieden een flexibele keuzeVisuele bediening en draadloze afstandsbediening zorgen voor een snelle en gemakkelijke plaatsing en uitlijning van de opening tijdens de zijdelingse ontlading.De verpakkingswagen heeft een maximale afvoercapaciteit van 1500 kg/min., dat 10 keer efficiënter is dan handmatige arbeid en 3 tot 5 keer efficiënter dan gewoon mechanisch verpakken.
2.5 De omgekeerde V-vormige drukverlagende balk boven de riem aan de onderkant van de V-vormige hopper voorkomt effectief slijtage als gevolg van overmatige riemwrijving als gevolg van langdurige materialdruk.Gelijktijdig, wordt een 10 mm dik, drielaags versterkt, slijtvast rubberen vervoerband gebruikt, speciaal ontworpen voor de mijnbouwindustrie, dat duurzaamheid en slijtvastheid garandeert,effectief verminderen van gordel slijtage en verlengen van de levensduur.
2.6 Er is een automatisch bedieningssysteem ingesteld, dat het gebruik van één knop in de automatische modus mogelijk maakt.Het heeft ook zowel handmatige als draadloze afstandsbediening modi om zich aan te passen aan verschillende werkomstandigheden. met één knop start/stop kan automatisch materiaal worden ontladen en de transportgaten worden gevuld.de bestuurder in de cabine kan de vuloperatie zelfstandig uitvoeren. Het voertuig is uitgerust met een AHD ultra-high definition panoramacamera met zes kanalen en een IPS high definition touchscreen in de cabine.met inbegrip van de ontladingshaven, hopper, vulpoort, voor, zijkanten en achterkant.
2.7 Zowel de zijdelingsontladingspoort als de achterste schommelbare zijdelingsontladingspoort hebben conische ontvangpoorten die kunnen voldoen aan de vuloperaties van verschillende doorsnede ontploffingsgaten in open mijnen,met een vermogen van meer dan 50 W,Er zijn dubbele ontladingspoorten aan de linker voor- en achterzijde, beide met hydraulische telescopische functie en gemakkelijke gaten vinden, afstemmen en vullen, waardoor de vuldofficiëntie wordt verbeterd;met een diameter van 150 mmEen 5 meter diep gat kan in slechts 6-30 seconden worden voltooid.
2.8 Het voertuig is uitgerust met een werklicht op het stenenontladingspunt voor een gemakkelijke constructie's nachts.
2.9 Het product heeft onafhankelijke intellectuele-eigendomsrechten: aan het "Open-pit Mine Blasting Hole Filling Vehicle" (CN202422451093.1) is een gebruiksmodelpatent verleend.en het octrooi voor de uitvinding met dezelfde naam (CN202411413094.5). Dit product heeft de goedkeuring voor producttoegang van het Ministerie van Industrie en Informatietechnologie verkregen en is een product waarvoor een 3C-inspectie verplicht is.die in het hele land kan worden geregistreerd en vrijgesteld is van belasting op de aankoop van voertuigen.
★2.10 Om beter in overeenstemming te komen met de eisen van open mijnen voor het vullen van kogelgaten, zowel op nationaal als internationaal niveau,het systeem integreert meerdere geavanceerde technologieën om efficiënte en veilige vuloperaties te realiserenHet product heeft een aanzienlijk upgradepotentieel, met name in overeenstemming met de principes van intelligente ontploffing en slimme mijnbouw.Het intelligente voertuig voor het vullen van de ontploffingsgaten voor open mijnen integreert verschillende geavanceerde technologieën om efficiënte en veilige ontploffingswerkzaamheden te bereikenDeze sleuteltechnologieën omvatten:
1) Positioneringstechnologie voor het vulgebied: gebruikmaking van GPS met hoge precisie en andere positioneringstechnologieën,het intelligente vulvoertuig kan elk gebied van het ontploffingsgat dat moet worden gevuld, nauwkeurig identificeren en lokaliseren.
2) Automatische gatenzoek- en langeafstandstransporttechnologie: door beeldherkenning van het gebied van het gat en radarpositioneertechnologie,het intelligente vulvoertuig kan automatisch gaten vinden en het vulmateriaal op lange afstanden efficiënt naar de plaats van het ontploffingsgat vervoeren.
3) Intelligente vultechnologie: het intelligente vulvoertuig beschikt over een precieze controle van het vulmateriaal, waarbij de vultijd automatisch wordt geregeld op basis van de diepte van het gat, de diameter van het gat,en de fysische eigenschappen van het vulmateriaal.
4) Technologie voor remote management:Intelligente stoptrucks worden meestal gebruikt in combinatie met intelligente mengtrucks en draadloze intelligente ontploffingssystemen om een compleet intelligent ontploffingssysteem te vormenDit maakt het mogelijk om de intelligente tamptruck op afstand te bedienen, zodat de controle via web of APP ter plaatse mogelijk is en productieverslagen kunnen worden gegenereerd.
Uiteindelijk, door middel van een geautomatiseerd besturingssysteem, bereikt de intelligente tampingtruck met één klik de tampingoperatie, waardoor een enkele bestuurder het hele proces kan voltooien,een mogelijkheid om op afstand te volgen, verbetering van de operationele efficiëntie en kostenbeheersing.
★2.11 Krachtig afvoerstelsel
Bevat een Europese vacuümpomp met een hoge stroom, een 5 kubieke meter stortvat, een tank afvoerventiel, een hefventiel, een achterdek vergrendeling, een rioolleiding, een vacuümleiding,Venturi-buisbeitingen, en een hydraulisch aangedreven automatisch slangspeler voor een 20 meter lange rioolleiding bovenop de tank.een geïmporteerde vacuümpomp met een groot volume en een speciaal behandeld leidingsysteemHet kan opgehoopte water afvoeren uit boringen met een diameter van 120-140 mm, een wateropheffing van 6-7 m en een verticale daling van 20 m.
4Technische parameters van het product
Item nr. -- Component -- Parameter
1Algemene afmetingen: lengte x breedte x hoogte 11850 mm x 2550 mm x 3530 mm (geschat)
2Chassis. Chassismerk: Shaanxi zware truck.
Chassismodel: GLOBAL5329TXJMU464
Type aandrijving: 8×4
Wielbasis: 4575+1400
Motormodel: WP10.H400E62
Vermogen: 400 pk
Bruto gewicht: 32000 kg
Uitstootstandaard: China VI
3. Steen. Steen deeltjesgrootte: ≤3cm gegradeerde verpletterde steen
Gebruik van steen: laden van ontploffingsgaten
4Steenkist Volume: 15m3
Kofferbakvorm: V-vormig
Methode voor het openen van het scherm: hydraulische cilinder
Openingshoek van het scherm: 90°
Binaire trillingsvorm: elektrische hoogfrequente vibrator
Aantal vibratoren: 2 hoppers/1 aan elke linker- en rechterzijde
Aanpassing van het lozingspercentage: voor- en achterpoort van materiaal
Afvoermethode: afzonderlijke afvoer van zowel de voor- als de achterkant van de hopper
Materiële poortbeheermethode: elektrische stuwstaaf (1 voor elk van de voor- en achterpoort uit materiaal)
5. Onderste longitudinale transportband van de hopper: Transporttype: bandtransportband
Type aandrijving: hydraulische reductie
Afvoermethode: Afvoer van voor of achter de hopper
Selectie van de ontladingspositie: selectie van de koppeling
Vervoerdoeltreffendheid: 1500 kg/min.
6Linkszijde transversale transportband: Transporttype: bandtransportband
Type aandrijving: hydraulische reductie
Telescopische methode: Hydraulische cilinder
Teleskopafstand: L=760 mm
Vervoerdoeltreffendheid: 1500 kg/min.
7Achterste aluminiumlijst frame linker en rechter draaiende zijkanten transportband transportband: Transporttype: Trough belt transportband
Type aandrijving: 1 hydraulische reducer
Diameter van het vulgator: ≥ 115 mm
Werkrotatiemethode: 1 draaibank
Werkkant: 195°
Rotatiemethode 1 schommelcilinder
Rotatiehoek: 90°
Rotatie-/vullingsradius: 5 m
Snelheidsmodus: 1 snelheidscilinder
Gordeltelescopische modus: 1 telescopische cilinder
Teleskopafstand: 500 mm
Verhoogingshoek: ≤ 10°
Operatiemethode: elektrisch/afstandsbediening
8. Hydraulisch systeem: krachttakingtype: krachttaking aan de zijkant van de versnellingsbak
Werkdruk van het systeem: 16 MPa
Besturingsmethode: elektrische besturing
9Elektrisch systeem: stroomvoorziening: chassisbatterij
Werkspanning: DC24V
Operatiemethode: bediening met een knop op het paneel of afstandsbediening; automatische/handmatige bediening mogelijk;
De automatische modus maakt het gebruik van één knop voor start/stop mogelijk, met zowel handmatige als draadloze afstandsbediening, die aan verschillende werkomstandigheden kan worden aangepast;
10- Monitoringssysteem: start/stop met één knop voor automatische invoer van materiaal en automatische vullen van gaten in de transportband;
het bordmonitoringssysteem dekt het gehele voertuig, met inbegrip van de linker- en achterontlading,met een AHD-ultra-high-definition panoramacamera met zes kanalen en een IPS-touchscreen met hoge resolutie in de bestuurderskabine
★11. Intelligente kenmerken 1) ** Positioneringstechnologie voor het verpakkingsgebied:** Gebruikmakend van GPS met hoge precisie en andere positioneringstechnologieën,de intelligente verpakkingswagen kan elk gebied van het ontploffingsgat dat verpakking vereist, nauwkeurig identificeren en lokaliseren.
2) **Automatische gatenzoek- en langeafstandsvervoertechnologie:** Door middel van beeldherkenning van het gebied van het ontploffingsgat en radarpositioneringstechnologie,de intelligente verpakkingswagen kan automatisch gaten vinden en verpakkingsmateriaal op lange afstanden efficiënt naar de plaats van het ontploffingsgat vervoeren.
3) **Intelligente technologie voor het vullen van gaten:** De intelligente verpakkingswagen beschikt over een nauwkeurige controle over het verpakkingsmateriaal, waarbij de vultijd automatisch wordt geregeld op basis van de diepte van het gat,diameter van het gat, en de fysische eigenschappen van het verpakkingsmateriaal.
4) **Technologie voor remote management:** De intelligente verpakkingswagen wordt doorgaans gebruikt in combinatie met een intelligente mengwagen en een draadloos intelligent ontploffingssysteem om een compleet intelligent ontploffingssysteem te vormenDit maakt het mogelijk om de intelligente verpakkingswagen op afstand te beheren, waardoor monitoring en controle via web- of mobiele applicaties mogelijk is en productieverslagen kunnen worden gegenereerd.
